| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OEM |
| 証明: | ISO/RoHS/CE |
| 最小注文数量: | 200メートル |
| 価格: | Negotiation |
| パッケージの詳細: | 標準的な輸出パッケージ |
| 受渡し時間: | 15-20の仕事日か交渉 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1週あたりの50000meters |
| コンダクターの中心: | アニールされた銅か堅い引かれたアルミニウム | 絶縁材: | 架橋結合されたポリエチレン（XLPE） |
|---|---|---|---|
| 装甲タイプ: | DSTA/SWA/AWAかUnarmoured | 外の外装材料: | ポリ塩化ビニール（ポリ塩化ビニール） |
| 標準: | BS IEC ASTM DIN、IEC 60502-2、GB12706、IEC60228 | 色: | 黒いまたは条件として |
| パッキング: | 木鋼鉄ドラム、スチール ドラム、木のドラム | 特別なRequiremets: | 耐火性、炎-抑制剤は、低い煙ハロゲン放します |
| サンプル: | Y、 | 適用: | 地下、構造、産業、電力配分および送電線 |
| 電圧: | 12kV | ||
| ハイライト: | 12KV MV Power Cable,800mm2 XLPE Insulated Cables,800mm2 xlpe electrical cable |
||
絶縁される630mm2 800mm2 12kV MV XLPEは自由な低い煙ハロゲンをケーブルで通信する
中型の電圧XLPEケーブルの電圧
3.6/6の（7.2の） kv、3.6/6.6の（7.2の） kv、6の10(12) kv、6.35/の11(12) kv、8.7/の10(15) kv、12/の20(24) kv、12.7/の22(24) kv、18/の30(36) kv、19/の33(36) kv、21/35kv、26/35kv

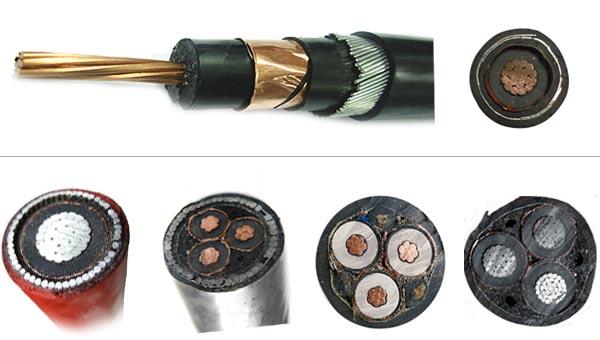

中型の電圧XLPEケーブルの構造
1. 円形の裸の銅の中心かIEC 60228に従って座礁するアルミニウム中心
2.内部のsemi-conductive層
3.中心の絶縁材XLPE
4. HD 308 S2に従うカラー コード
5.外のsemi-conductive層
6. Semi-conductiveテープ
7.銅テープ スクリーン
8.注入口
9.ポリ塩化ビニールの内部外装
10.電流を通された鋼鉄テープ（DSTA）または電流を通された鋼線（SWA）の倍、
アルミニウム テープ（データ）またはアルミニウム ワイヤー（AWA）の倍
11.ポリ塩化ビニールの外の外装（赤くか黒い）
中型の電圧XLPEは断面積をケーブルで通信する
25 mm2、35 mm2、50 mm2、70 mm2、95 mm2,120 mm2、150 mm2、185 mm2、240 mm2、300 mm2、400 mm2、500 mm2、630 mm2、800 mm2
中型の電圧XLPEケーブルの塗布
このmvのxlpeケーブルはの以下の電圧12kVの送電そして配分ラインのために使用される。
xlpeによって絶縁される中型の電圧送電線はケーブル運河等で地面で、そして屋外設備の内での外で主に使用される。そして装甲xlpeケーブルはくまのある特定のより重い機械圧力および抗張緊張であることができる。
中型の電圧XLPEケーブルの特徴
最高のコンダクターの温度:常態（90℃）の下、緊急事態（130℃か短絡5つ以下のs （250℃の）状態。
Min. Ambient Temp。ケーブルが固定位置にある時だけ取付けの後の0℃、および。
最少曲げ半径:単心のための15のxケーブルO.D
多中心のための12のxケーブルO.D
中型の電圧XLPEケーブル タイプ及びサイズ
|
MV （11kv 15kv 33kv）の送電線 |
||
|
モデルおよび記述Uo/U （Um） =3.6/6 （7.2）、6/6 （7.2）、6 10(12)、8.7/10(12)、8.7/15 （17.5の）、12/20(24)、18/30(36)、21/35 （40.5）、26/35の（40.5の） kV |
No.ofの中心 |
コンダクターの断面区域（mm2） |
|
xlpeの絶縁材 |
1つの中心 3中心 |
10の16の25の35の70の95の120の150の185の240の300の400の500の630のスクエアmm |
|
CUの中心 |
||
|
YJV、N2XSY、ポリ塩化ビニールによっておおわれる送電線 |
||
|
YJV22の装甲鋼鉄テープ ポリ塩化ビニールは送電線をおおった |
||
|
YJV32、YJV42の装甲鋼線ポリ塩化ビニールは送電線をおおった |
||
|
Alの中心 |
||
|
YJLV、NA2XSY、ポリ塩化ビニールによっておおわれる送電線 |
||
|
YJLV22の装甲鋼鉄テープ ポリ塩化ビニールは送電線をおおった |
||
|
YJLV32、YJLV42の装甲鋼線ポリ塩化ビニールは送電線をおおった |
||
コード意味
YJ:XLPEの絶縁材
L:アルミニウム コンダクター
V:ポリ塩化ビニールの外装
32:鋼線armoring-3の中心
22:鋼鉄テープarmoring-3中心
72:アルミニウム ワイヤーarmoring-1中心
62:ステンレス鋼 テープarmoring-1中心
ZR:抵抗力がある炎にあてなさい
単心12KV UNARMOUREDケーブルの技術的なデータ
