| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OEM |
| 証明: | ISO/RoHS/CE |
| 最小注文数量: | 200メートル |
| 価格: | Negotiation |
| パッケージの詳細: | 標準的な輸出パッケージ |
| 受渡し時間: | 15-20の仕事日か交渉 |
| 支払条件: | T/T、L/C、D/Pの西連合、Paypalの安全な支払 |
| 供給の能力: | 1週あたりの50000meters |
| コンダクターの中心: | アニールされた銅か堅い引かれたアルミニウム | 絶縁材: | 架橋結合されたポリエチレン（XLPE） |
|---|---|---|---|
| 装甲タイプ: | DSTA/SWA/AWAかUnarmoured | 外の外装材料: | ポリ塩化ビニール（ポリ塩化ビニール）またはポリエチレン(PE) |
| 標準: | BS IEC ASTM DIN、IEC 60502-2、GB12706、IEC60228 | 色: | 黒いまたは条件として |
| パッキング: | 木鋼鉄ドラム、スチール ドラム、木のドラム | 特別なRequiremets: | 耐火性、炎-抑制剤は、低い煙ハロゲン放します |
| サンプル: | Y、 | 適用: | 地下、構造、産業、電力配分および送電線 |
| 電圧: | 3.6KVへの35KV | ||
| ハイライト: | 3.6kv 3 core xlpe cable,xlpe medium voltage cables,3.6kv xlpe lszh cable |
||

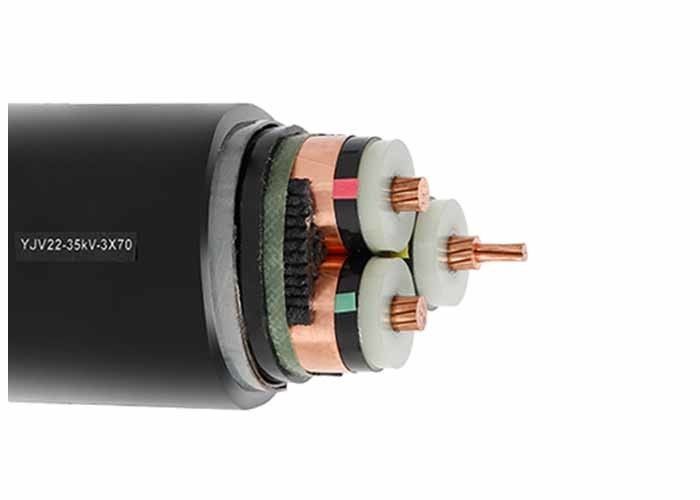

炎にあてなさい-抑制35kV MVのアニールされた銅のコンダクターの中心を送電線
中型の電圧ケーブルの電圧
3.6/6KV、6/10KV、8.7/15KV、12/20KV、18/20KV、21/35KV、26/35KV

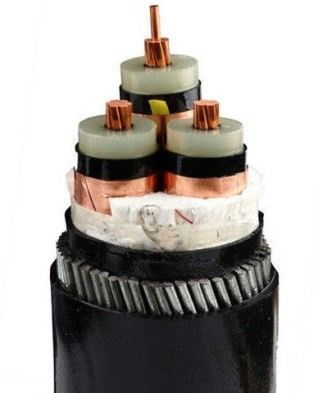

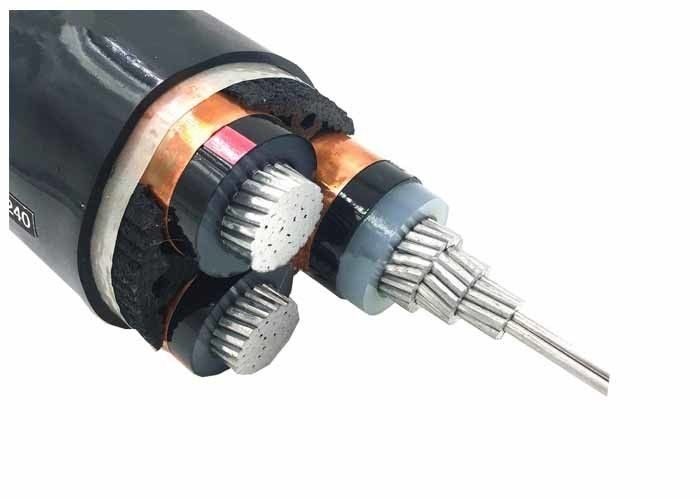

中型の電圧ケーブルの構造
1.コンダクター:銅かアルミニウム（class1かクラス2）
2.内部の半導体層
3.絶縁材:十字のインクをしみ込ませられたポリエチレン（XLPE）
4.外の半導体層
5. 装甲かUnarmoured
6. 伝導性材料の包むこと
7. スクリーン:銅線または銅テープの組みひも
8. 分離器
9.外のジャケット:ポリ塩化ビニールかPE
中型の電圧ケーブルの塗布
MVのxlpeケーブルが送信し、送電の力および35kVの配分組織を配るか、または下がるのに使用されている。それは力、構造、鉱山、冶金学を含む分野に一般に適用される、完全の石油化学産業そしてコミュニケーションはオイルの浸し、ペーパー絶縁された送電線をポリ塩化ビニールによって絶縁される送電線の部分的で取り替える取り替える。
中型の電圧ケーブルの特徴
評価される電圧3.6/6 kV~26/35 kVの送電および配分ラインのために適した。
1. 評価される電圧:3.6/6 kV~26/35 kV
2. 取付けのための周囲温度:≥0℃
3. 正常運営の最高のコンダクターの温度:≤90℃
4. 詐欺の最高使用可能温度。ショートするケーブル時（5s最大持続時間）:250℃
XLPEはポリ塩化ビニールの外装MVをケーブルで通信するデータを絶縁する
| タイプ | 指定 |
コンダクターの直径
|
絶縁材のわずかな厚さ | わずかな外装の厚さ | ケーブルのおよそ外の直径 | ケーブルのおよそ重量 | |
| CU | AL | ||||||
|
YJV CU/XLPE/PVC YJLV AL/XLPE/PVC |
mm2 | mm | mm | mm | mm | kg/km | kg/km |
| 3×25 | 6.0 | 2.5 | 2.1 | 36.1 | 1660 | 1203 | |
| 3×35 | 7.0 | 2.5 | 2.1 | 38.3 | 2018年 | 1383 | |
| 3×50 | 8.4 | 2.5 | 2.2 | 41.3 | 2481 | 1619 | |
| 3×70 | 10.0 | 2.5 | 2.4 | 45.1 | 3199 | 1959年 | |
| 3×95 | 11.5 | 2.5 | 2.5 | 48.6 | 4064 | 2339 | |
| 3×120 | 13.0 | 2.5 | 2.6 | 52.9 | 4902 | 2729 | |
| 3×150 | 14.5 | 2.5 | 2.7 | 55.2 | 5758 | 3072 | |
| 3×185 | 16.2 | 2.5 | 2.8 | 59.8 | 6965 | 3609 | |
| 3×240 | 18.4 | 2.5 | 3.0 | 64.7 | 8724 | 4309 | |
| 3×300 | 20.5 | 2.5 | 3.2 | 70.5 | 10701 | 5154 | |
| 3×400 | 23.5 | 2.5 | 3.4 | 78.0 | 13417 |
6340 |
|

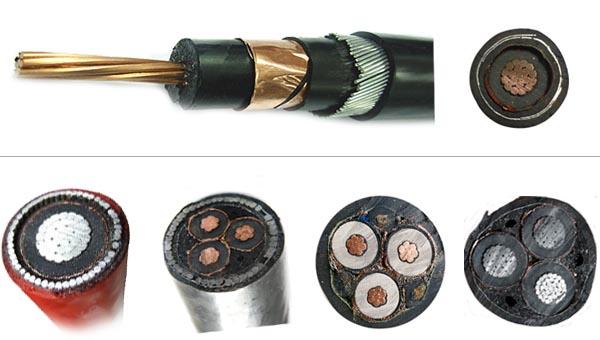

中型の電圧ケーブル タイプ及び塗布
|
中国のタイプ（一般的なタイプ） |
記述 |
適用 |
|
|
CU |
Al |
||
|
YJV （CU/XLPE/PVC） |
YJLV （AL/XLPE/PVC） |
CUのコンダクター（Alのコンダクター） XLPEによって絶縁されたポリ塩化ビニールは送電線をおおった |
、管をブラケットに屋内で置いて修理されるおよび土で埋められるトンネルでケーブルは外的な機械力に耐えることができない。 |
|
YJY （CU/XLPE/PE） |
YJLY （AL/XLPE/PE） |
CUのコンダクター（Alのコンダクター）のXLPEによって絶縁されたPEは送電線をおおった |
|
|
YJV22 （CU/XLPE/STA/PVC） |
YJLV22 （AL/XLPE/STA/PVC） |
CUのコンダクター（Alのコンダクター） XLPEは装甲ポリ塩化ビニールが送電線をおおった鋼鉄テープの倍を絶縁した |
、トンネルで、ケーブルの堀を、または屋内で置くため外的な機械力に耐えることできる地面で直接しかし大きい引き力に耐えることない。 |
|
YJV23 （CU/XLPE/STA/PE） |
YJLV23 （AL/XLPE/STA/PE） |
CUのコンダクター（Alのコンダクター） XLPEは装甲PEが送電線をおおった鋼鉄テープの倍を絶縁した |
|
|
YJV62 （CU/XLPE/ATA/PVC） |
YJLV62 （AL/XLPE/ATA/PVC） |
CUのコンダクター（Alのコンダクター） XLPEは装甲ポリ塩化ビニールが送電線をおおったアルミニウム テープの倍を絶縁した |
|
|
YJV32 （CU/XLPE/SWA/PVC） |
YJLV32 （AL/XLPE/SWA/PVC） |
CUのコンダクター（Alのコンダクター） XLPEは装甲ポリ塩化ビニールが送電線をおおった鋼鉄ワイヤーを絶縁した |
、トンネル、ケーブルの堀で、地面で健康か屋内で置くため直接、外的な機械力およびある特定の引き力に耐えることできる |
|
YJV33 （CU/XLPE/SWA/PE） |
YJLV33 （AL/XLPE/SWA/PE） |
CUのコンダクター（Alのコンダクター） XLPEは装甲PEが送電線をおおった鋼鉄ワイヤーを絶縁した |
|
|
YJV72 （CU/XLPE/AWA/PVC） |
YJLV72 （AL/XLPE/AWA/PVC） |
CUのコンダクター（Alのコンダクター） XLPEは装甲PEが送電線をおおったアルミニウム ワイヤーを絶縁した |
|
