起源の場所:
中国
ブランド名:
OEM
証明:
ISO/RoHS/CE
25mm2 35mm2のアルミニウム コンダクターMVの送電線/Mv 105 15kvケーブル
適用:
棒の第一次架空ケーブルで使用されるのため。
分類:
Temperatrue:正常運営90の°C、Over Loadの状態130の°C、短絡の状態250の°C緊急事態
電圧評価:段階的に行なうべき15のkV段階。
ACテスト電圧:
27 kVac 5分
参照標準:
ICEA S-66-524/MEA/エンドウ豆

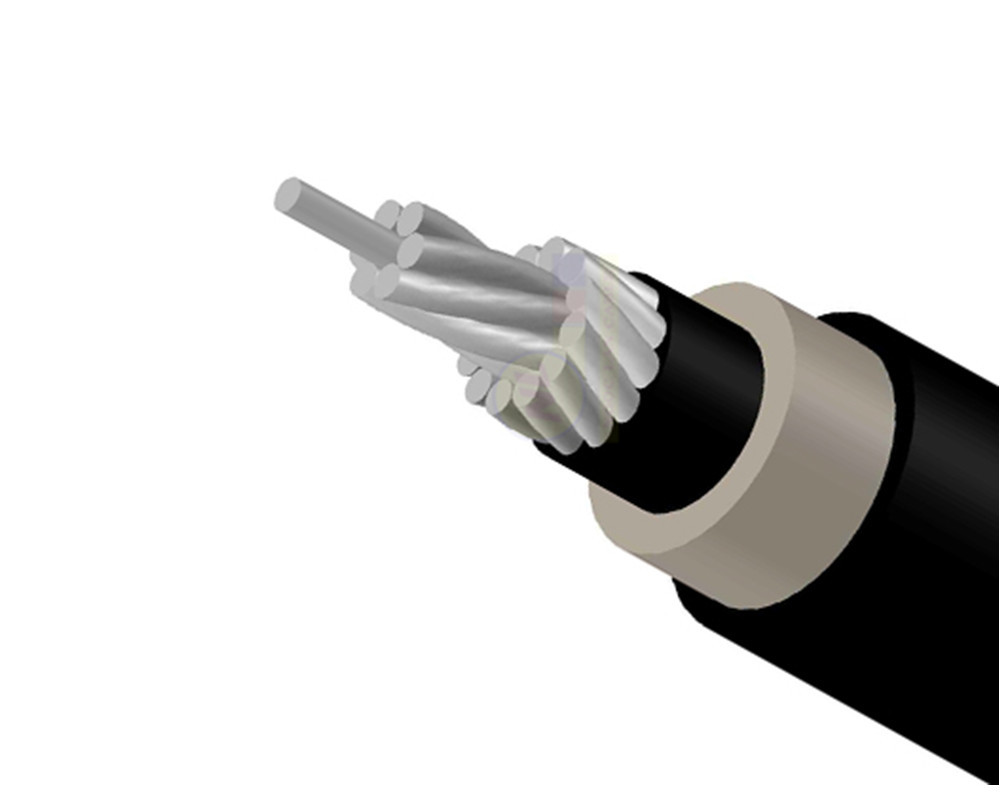

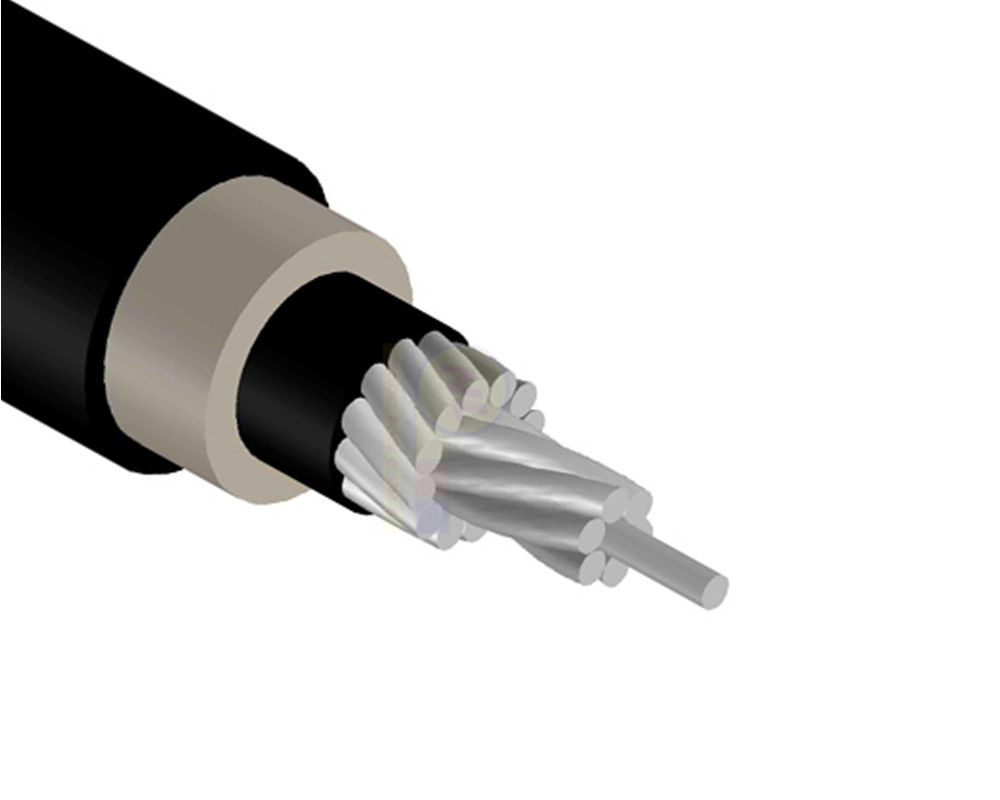

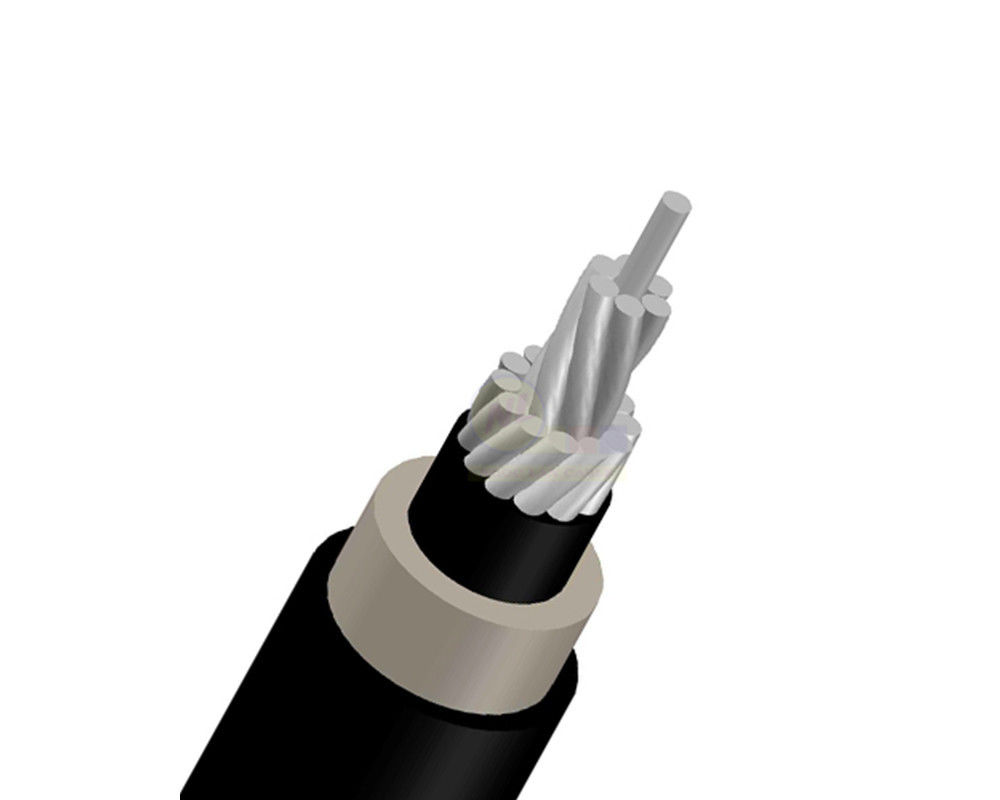

構造:
コンダクター:コンパクトによって座礁させる堅い引き分けアルミニウム ワイヤー。
コンダクターの盾:半導体の架橋結合されたポリエチレン。
絶縁材:架橋結合されたポリエチレン（自然な）
外装:トラック抵抗力がある架橋結合されたポリエチレン（黒い）
| 記述しなさい | 単位 | タイプ | ||||||||
| わずかな部門別区域 | ² mmの | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 |
| ワイヤーの最低NO | / | 6 | 6 | 6 | 12 | 15 | 15 | 15 | 30 | 30 |
| およそコンダクターの直径 | mm | 5.9 | 6.95 | 8.33 | 9.73 | 11.45 | 12.95 | 14.27 | 15.98 | 18.47 |
| 絶縁された厚さ | mm | 1.91 | 1.91 | 1.91 | 1.91 | 1.91 | 1.91 | 1.91 | 1.91 | 1.91 |
| 外装の厚さ | mm | 1.91 | 1.91 | 1.91 | 1.91 | 1.91 | 1.91 | 1.91 | 1.91 | 1.91 |
| およそ。全面的な直径 | mm | 15 | 16 | 17.5 | 19 | 21 | 22.5 | 24 | 25.5 | 28 |
| 20℃の最高のD.C. Conductor Resistance | Ω/km | 1.2 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 | 0.125 |
| 15.6℃のMin.Insulatedの抵抗 | mΩ km | 2019年 | 1820 | 1612 | 1445 | 1284 | 1152 | 1070 | 980 | 874 |
| 包囲された40℃の自由大気の正当なAmpacities | 120 | 151 | 187 | 231 | 281 | 324 | 375 | 433 | 525 | |
| およそケーブルの重量 | kg/km | 194 | 232 | 291 | 358 | 451 | 552 | 639 | 763 | 953 |
