| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OEM |
| 証明: | ISO/RoHS/CE |
| 最小注文数量: | 200メートル |
| 価格: | Negotiation |
| パッケージの詳細: | 標準的な輸出パッケージ |
| 受渡し時間: | 15-20の仕事日か交渉 |
| 支払条件: | T/T、L/C、D/Pの西連合、Paypalの安全な支払 |
| 供給の能力: | 1週あたりの50000meters |
| コンダクター: | クラス2は銅のコンダクターを座礁させた | コンダクター スクリーン: | Semi-conductive XLPE |
|---|---|---|---|
| 絶縁材: | XLPE | 絶縁材スクリーン: | Semi-conductive XLPE |
| 金属スクリーン: | 個々か全面的な銅テープ スクリーン | 注入口: | ポリエチレン テレフタラート繊維 |
| 分離器: | 結合テープ | 装甲: | 単心:マルチコアAWA （装甲アルミニウム ワイヤー）:SWA （装甲鋼線） |
| 外装: | LSZH | ||
| ハイライト: | 3 core SWA outdoor extension cord,50mm2 underground power cable,50mm2 MV Power Cable |
||

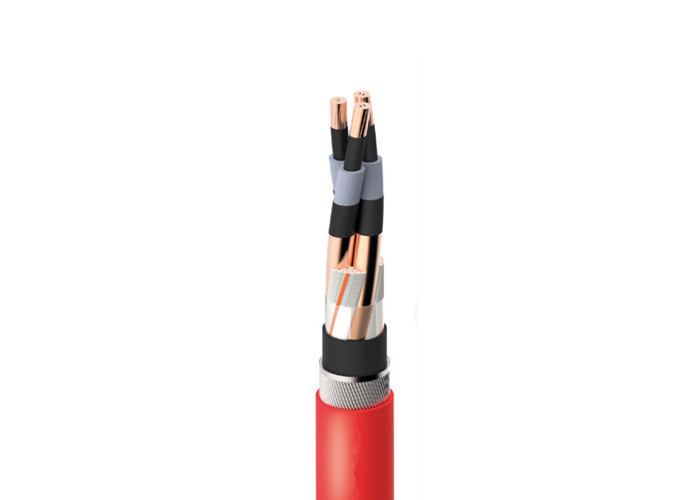

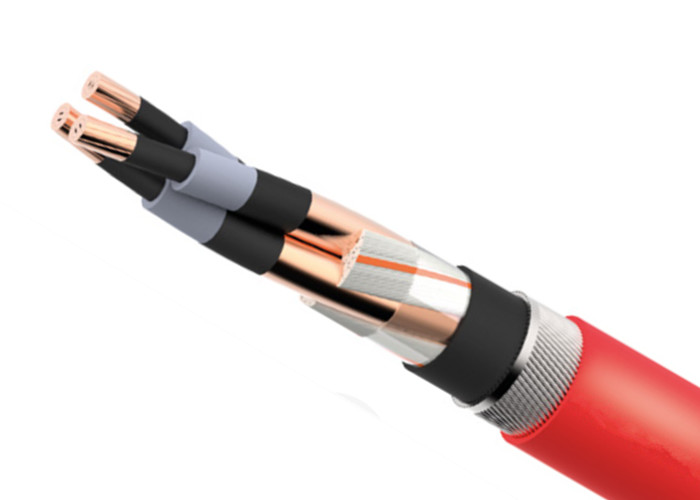

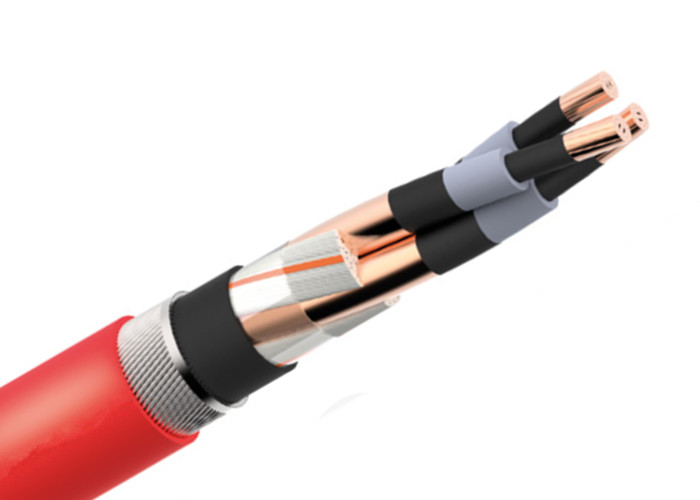

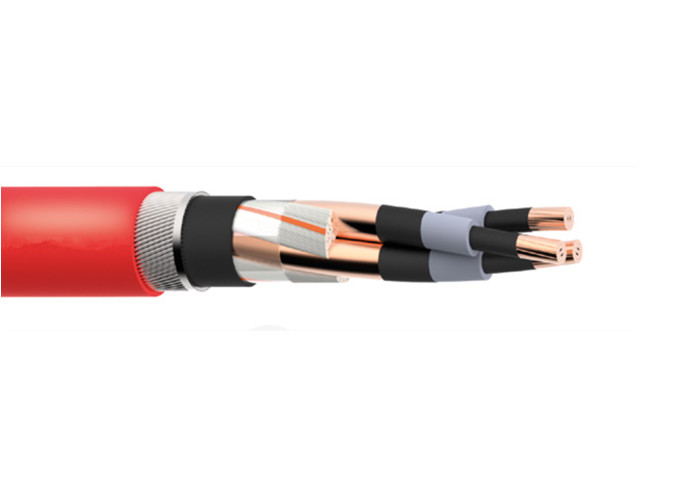

LSZHの外装地下50mm2 70mm2 3の中心MVの送電線
適用
火、煙および有毒な発煙の放出の場合にそして生命への潜在的な脅威の取付けおよび装置のケーブル・ダクト、地下の送電線力ネットワークのための。

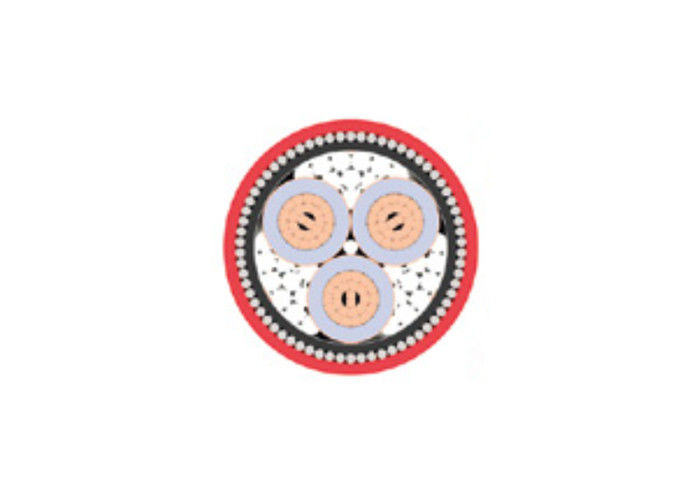

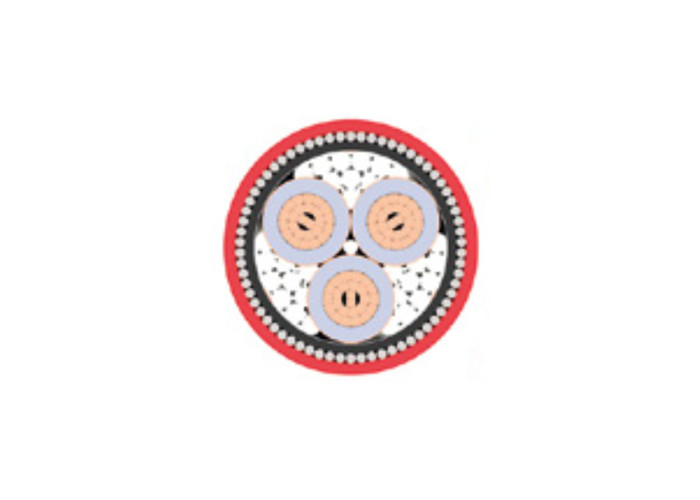

構造
コンダクター
クラス2はBS EN 60228に従って銅のコンダクターを座礁させた
（前にBS 6360）
コンダクター スクリーン
Semi-conductive XLPE （架橋結合されたポリエチレン）
絶縁材
XLPE （架橋結合されたポリエチレン）のタイプGP8に従う
BS 7655
絶縁材スクリーン
Semi-conductive XLPE （架橋結合されたポリエチレン）
金属スクリーン
BS 7835に従う個々か全面的な銅テープ スクリーン
注入口
（ポリエチレン テレフタラート）繊維をかわいがりなさい
分離器
結合テープ
寝具
LSZH （低い煙のゼロ ハロゲン）
装甲
単心:AWA （装甲アルミニウム ワイヤー）
マルチコア:SWA （装甲鋼線）
外装
LSZH （低い煙のゼロ ハロゲン）
特徴
電圧評価（Uo/U） （Um）
19/33の（36の） kV
温度の評価
固定される:0°Cへの+90°C
燃焼の特徴:
酸素の索引:35
BS EN 50267-2-1に従う0.5% HCL
3metre立方体テストに基づく低い煙の分類。
完全なケーブルは火テストの条件に従う
BS EN 50266-2-4
最低の曲げ半径
単心-固定される:15のxの全面的な直径
固定3中心-:12のxの全面的な直径
（単心の12のxの全面的な直径および3中心10 xのオーバーオール
くねりが接合箇所に隣接してまたは置かれる直径
曲がることが注意深く制御されれば終了
前の使用によって）
外装色
赤い、黒い
次元
| NOの 中心 |
わずかな十字 部門別区域 ² mmの |
わずかな直径 | わずかな重量 kg/km |
||
| 装甲の下 mm |
装甲に mm |
全面的 mm |
|||
| 1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3 |
70 95 120 150 185 240 300 400 500 630 800 1000 50 70 95 120 150 185 240 300 400 |
32.6 34.3 35.9 37.5 39.3 41.7 44.2 47.3 50.5 54.2 60.5 65 65.1 68.8 72.6 76.3 79.3 83.4 88.8 93.9 100.8 |
36.6 38.3 39.9 42.5 44.3 46.7 49.2 52.3 55.5 59.2 65.5 70 71.4 75.1 78.9 82.6 85.6 89.7 95.1 100.2 107.1 |
41 42.9 44.5 47.3 49.3 51.7 54.4 57.7 61.1 65 71.6 76.5 78.2 82.1 86.1 90 93.2 97.5 103.3 108.8 116.1 |
2300 2650 3000 3500 4000 4650 5450 6350 7600 9150 11100 13400 9150 10300 11600 12800 14050 15650 18200 21100 24200 |
コンダクター
単心およびマルチコア ケーブルのための2つの座礁させたコンダクターを分類しなさい
| わずかな十字 部門別区域 ² mmの |
コンダクターのワイヤーの最低NO | 最高の抵抗の 20ºCのコンダクター |
|||||
| 回状 | 密集する回状 | 形づけられる | アニールされた銅のコンダクター | ||||
| CU | Al | CU | Al | CU | Al | 明白なワイヤー ohms/km |
|
| 70 95 120 150 185 240 300 400 500 630 800 1000 |
19 19 37 37 37 37 61 61 61 91 91 91 |
19 19 37 37 37 37 61 61 61 91 91 91 |
12 15 18 18 30 34 34 53 53 53 53 53 |
12 15 15 15 30 30 30 53 53 53 53 53 |
12 15 18 18 30 34 34 53 53 53 - - |
12 15 15 15 30 30 30 53 53 53 - - |
0.268 0.193 0.153 0.124 0.0991 0.0754 0.0601 0.047 0.0366 0.0283 0.0221 0.0176 |
電気特徴
銅のコンダクター（BS 7835に従う絶縁された装甲ケーブル）
現在の収容量
| NOの 中心 |
わずかな十字 部門別区域 ² mmの |
連続的な現在の評価 | |||||
| 地面 Amps |
管 Amps |
空気 Amps |
|||||
| トレフォイル | 平たい箱 | トレフォイル | 平たい箱 | トレフォイル | 平たい箱 | ||
| 1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3 |
70 400 |
270 320 360 410 455 520 580 650 710 760 810 860 210 250 300 340 380 430 500 540 600 |
280 335 380 430 485 560 640 730 830 940 1060 1170 210 250 300 340 380 430 500 540 600 |
260 305 340 375 410 470 500 530 570 620 660 690 180 215 255 290 330 370 430 470 530 |
270 325 370 410 460 540 610 690 780 890 990 1090 180 215 255 290 330 370 430 470 530 |
310 375 430 490 550 650 740 840 930 1040 1140 1230 220 270 330 380 430 490 570 650 740 |
370 460 530 600 690 820 940 1100 1280 1480 1690 1900年 220 270 330 380 430 490 570 650 740 |
要因の軽減
| 気温の°C | 25 | 30 | 35 | 40 | 45 | 50 | 55 |
| 要因の軽減 | 1.00 | 0.96 | 0.92 | 0.88 | 0.83 | 0.78 | 0.73 |
| 地上温度の°C | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
| 要因の軽減 | 1.03 | 1.00 | 0.97 | 0.93 | 0.89 | 0.86 | 0.82 |
| 地上の熱抵抗k.m/W | 0.9 | 1.0 | 1.2 | 1.5 | 2.0 | 2.5 | 3.0 |
| 要因の軽減 | 1.06 | 1.04 | 1.00 | 0.92 | 0.82 | 0.74 | 0.68 |
| mtrを置くことの深さ | 0.80 | 1.00 | 1.25 | 1.50 | 1.75 | 2.00 | 2.50 |
| 要因の軽減 | 1.00 | 0.97 | 0.95 | 0.94 | 0.93 | 0.91 | 0.90 |
