| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OEM |
| 証明: | CB, CE |
| 最小注文数量: | 500のm |
| 価格: | Negotiation |
| パッケージの詳細: | 標準的な輸出パッケージ |
| 受渡し時間: | 15-20の仕事日か交渉 |
| 支払条件: | T/T、L/C、D/Pの西連合、Paypalの安全な支払 |
| 評価される電圧: | 0.6/1 kv | no.ofの中心: | 4つの中心 |
|---|---|---|---|
| 火Barrrier: | 雲母テープ | コンダクター: | 裸の銅 |
| 絶縁材: | XLPE | 外装: | LSZH |
| ハイライト: | 120mm2 flame retardant wire,4 core xlpe lszh cable,120mm2 fire rated electrical cable |
||

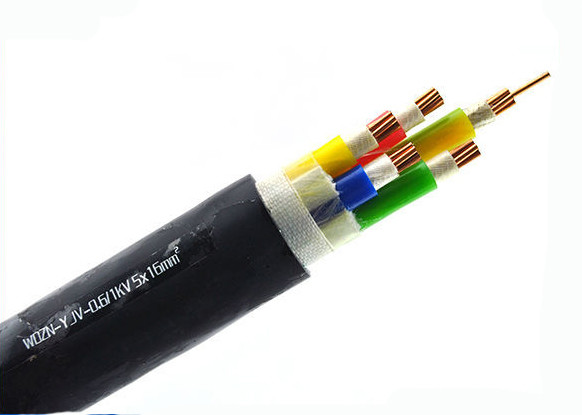

4つの中心ローカル エネルギー配分のための耐火性ケーブル ワイヤー
|
適用 これらのケーブルは低電圧の設置システムで電力供給のために機械損傷危険がないところで、地面の下で、取付けのために屋内でそして屋外に適している、ケーブル ダクトで力および切換え場所で、ローカル エネルギー配分、産業工場使用される。 1. コンダクター コンダクターはIEC 60228に従って1明白なかmetal-coatedアニールされた銅のクラス2または明白なアルミニウムかアルミ合金、または明白なかmetal-coated銅のクラス5である。 XLPEの材料および厚さはIEC 60502によってあるまたはBS 5467は90°C連続操作のために評価した。 内部のカバーは突き出るか、または重なり合うかもしれない。5つ以上の中心のケーブルを除く円の中心のケーブルのために、重ね合わせられた内部のカバーは中心間のすき間が大幅に満ちているときだけ許可される。適したつなぎは突き出された内部のカバーの適用の前に許可される。材料は絶縁体と互換性がある、内部のカバーおよび注入口に使用した材料はケーブルの実用温度のために適し、絶縁体と互換性がある。ハロゲン自由なケーブルのために、内部のカバーおよび注入口はまたハロゲン自由な混合物である。 アルミニウムの/電流を通されたIEC 60502-1によって内部のカバーにらせん状に加えられる鋼鉄/鋼線はまたか二重アルミニウム/鋼鉄テープおよび銅の/錫メッキされた銅線要望に応じて製造することができる。 外の外装はIEC 60502-1のポリエチレンのタイプST3/ST7のハロゲン自由な混合物ST8、Polychloropreneのchlorosulfonatedポリエチレンによって突き出されたポリ塩化ビニールのタイプST1/ST2であるまたは同じようなポリマー、タイプSE1は要求あり次第また利用できる。 ケーブルは特別な炎と供給することができる- IEC 60332-3-22、IEC 60332-3-23およびIEC 60332-3-24のハロゲン自由な材料の炎テスト条件に従う抑制ポリ塩化ビニールの外の外装はIEC60754-1/2およびIEC 60684-2に従う。 |
物理的な、電気特徴:
| No.cores X 交差秒。 |
絶縁材 厚さ |
体言 外装 |
外Ø およそ。 |
重量 およそ。 |
空気30℃の現在の評価 | 現在の評価は20℃を埋めた | 20℃の最高DCの抵抗 |
| ² mmの | mm | mm | mm | kg/km | Ω/km | ||
| 4×4 | 1.0 | 1.8 | 14.9 | 339 | 30 | 38 | 4.61 |
| 4×6 | 1.0 | 1.8 | 16.1 | 436 | 38 | 48 | 3.08 |
| 4×10 | 1.0 | 1.8 | 19.3 | 669 | 53 | 66 | 1.83 |
| 4×16 | 1.0 | 1.8 | 21.8 | 953 | 70 | 86 | 1.15 |
| 4×25 | 1.2 | 1.8 | 26.0 | 1374 | 94 | 112 | 0.73 |
| 4×35 | 1.2 | 1.8 | 28.7 | 1810 | 116 | 135 | 0.52 |
| 4×50 | 1.4 | 1.9 | 29.5 | 2312 | 139 | 161 | 0.39 |
| 4×70 | 1.4 | 2.1 | 33.0 | 3105 | 177 | 202 | 0.27 |
| 4×95 | 1.6 | 2.2 | 38.1 | 4179 | 217 | 240 | 0.19 |
| 4×120 | 1.6 | 2.4 | 41.1 | 5185 | 254 | 274 | 0.15 |
| 4×150 | 1.8 | 2.5 | 45.8 | 6414 | 294 | 309 | 0.12 |
| 4×185 | 2.0 | 2.7 | 50.5 | 7901 | 337 | 346 | 0.10 |
| 4×240 | 2.2 | 2.9 | 55.7 | 10249 | 401 | 403 | 0.08 |
| 4×300 | 2.4 | 3.1 | 63.4 | 13365 | 470 | 459 | 0.06 |
 |
|
|
|
|||
| A1 –熱的にinsolated壁（単心） | A2 –熱的にinsolated壁（マルチコア） | B1 –明白なelectroduct （単心） | B2 –明白なelectroduct （マルチコア） | |||
|
|
|
|
|||
| B1 –煉瓦積みのElectroduct （単心） | B1 –煉瓦積みのElectroduct （マルチコア） | C –壁の… | C –天井の… | |||
|
|
|
|
|||
| C –打ち抜き穴がない皿 | F –穴があいた皿（単心） | F –穴があいた皿（マルチコア） | 中断されるF – （単心） | |||
|
|
|
|
|||
| 中断されるE – （マルチコア） | B2 –構造スペース | B2 –構造スペース | B1 – Electroduct （単心） | |||
|
|
|
|
|||
| B2 – Electroduct （マルチコア） | B2 –床で（マルチコア）埋め込まれる閉鎖した配線管 | B2 –床で（マルチコア）埋め込まれる閉鎖した配線管 | B1 –床で埋め込まれる換気された配線管 | |||
|
|
|||||
| 煉瓦積みで埋め込まれるC – | 付加的な機械保護で埋められるD – | |||||
| ケーブル ドラム | D1=Flangeの直径（mm） | W=Usefulの幅（mm） | D2=Barrelの直径（mm） |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
期間のために日付の開始はバイヤーに商品および12か月の期間の間その後継続を出荷した。
