4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した

4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した

1kV火は電気ケーブルを評価した

240mm2耐火性の送電線

240mm2耐火性の電気ケーブル

起源の場所:

中国

ブランド名:

OEM

証明:

CE, CB

お問い合わせ
見積もりを依頼する
Product Details
適用:
産業、地下
絶縁材:
XLPE
コンダクター材料:
銅
タイプ:
低電圧
電圧:
0.6/1kV
中心:
4
ハイライト:

1kV火は電気ケーブルを評価した

,

240mm2耐火性の送電線

,

240mm2耐火性の電気ケーブル

Payment & Shipping Terms
価格
negotiable
パッケージの詳細
標準的な輸出パッケージ
受渡し時間
15-20の仕事日か交渉
支払条件
T/T、L/C、D/Pの西連合、Paypalの安全な支払
Product Description

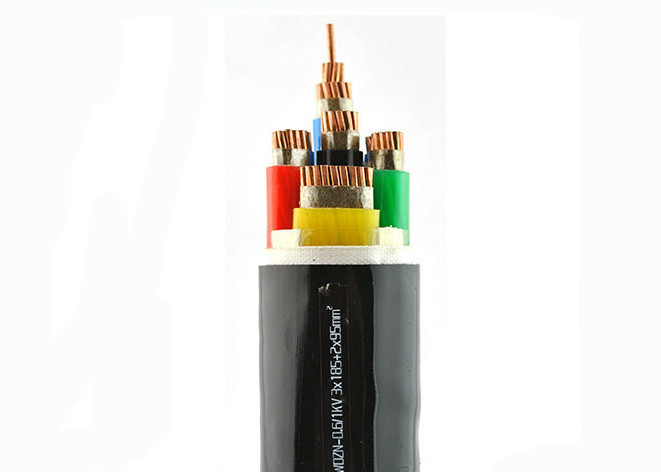

低電圧4の中心耐火性ケーブルXLPEの絶縁材0.6/1kVの雲母テープ

適用

これらのケーブルは低電圧の設置システムで電力供給のために機械損傷危険がないところで、地面の下で、取付けのために屋内でそして屋外に適している、ケーブル ダクトで力および切換え場所で、ローカル エネルギー配分、産業工場使用される。
構造

1. コンダクター

コンダクターはIEC 60228に従って1明白なかmetal-coatedアニールされた銅のクラス2または明白なアルミニウムかアルミ合金、または明白なかmetal-coated銅のクラス5である。
2. 絶縁材

  • 雲母テープ。
  • XLPEの材料および厚さはIEC 60502によってあるまたはBS 5467は90°C連続操作のために評価した。

3. アセンブリ/内部のカバー

内部のカバーは突き出るか、または重なり合うかもしれない。5つ以上の中心のケーブルを除く円の中心のケーブルのために、重ね合わせられた内部のカバーは中心間のすき間が大幅に満ちているときだけ許可される。適したつなぎは突き出された内部のカバーの適用の前に許可される。材料は絶縁体と互換性がある、内部のカバーおよび注入口に使用した材料はケーブルの実用温度のために適し、絶縁体と互換性がある。ハロゲン自由なケーブルのために、内部のカバーおよび注入口はまたハロゲン自由な混合物である。
4. 装甲

アルミニウムの/電流を通されたIEC 60502-1によって内部のカバーにらせん状に加えられる鋼鉄/鋼線はまたか二重アルミニウム/鋼鉄テープおよび銅の/錫メッキされた銅線要望に応じて製造することができる。
5. 外の外装

外の外装はIEC 60502-1のポリエチレンのタイプST3/ST7のハロゲン自由な混合物ST8、Polychloropreneのchlorosulfonatedポリエチレンによって突き出されたポリ塩化ビニールのタイプST1/ST2であるまたは同じようなポリマー、タイプSE1は要求あり次第また利用できる。
6. ケーブル外装の火性能

ケーブルは特別な炎と供給することができる- IEC 60332-3-22、IEC 60332-3-23およびIEC 60332-3-24のハロゲン自由な材料の炎テスト条件に従う抑制ポリ塩化ビニールの外の外装はIEC60754-1/2およびIEC 60684-2に従う。

物理的な、電気特徴:





4つの中心ケーブルの(UNARMOURED)物理的な、電気特徴:



No.cores X
交差秒。
絶縁材
厚さ

体言

外装
厚さ

外Ø
およそ。
重量
およそ。
空気30℃の現在の評価 現在の評価は20℃を埋めた 20℃の最高DCの抵抗
² mmの mm mm mm kg/km Ω/km
4×4 1.0 1.8 14.9 339 30 38 4.61
4×6 1.0 1.8 16.1 436 38 48 3.08
4×10 1.0 1.8 19.3 669 53 66 1.83
4×16 1.0 1.8 21.8 953 70 86 1.15
4×25 1.2 1.8 26.0 1374 94 112 0.73
4×35 1.2 1.8 28.7 1810 116 135 0.52
4×50 1.4 1.9 29.5 2312 139 161 0.39
4×70 1.4 2.1 33.0 3105 177 202 0.27
4×95 1.6 2.2 38.1 4179 217 240 0.19
4×120 1.6 2.4 41.1 5185 254 274 0.15
4×150 1.8 2.5 45.8 6414 294 309 0.12
4×185 2.0 2.7 50.5 7901 337 346 0.10
4×240 2.2 2.9 55.7 10249 401 403 0.08
4×300 2.4 3.1 63.4 13365 470 459 0.06







設置方法細部



4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した   4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した   4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した   4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した
A1 –熱的にinsolated壁(単心) A2 –熱的にinsolated壁(マルチコア) B1 –明白なelectroduct (単心) B2 –明白なelectroduct (マルチコア)

4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した   4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した   4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した   4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した
B1 –煉瓦積みのElectroduct (単心)   B1 –煉瓦積みのElectroduct (マルチコア)   C –壁の…   C –天井の…

4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した   4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した   4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した   4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した
C –打ち抜き穴がない皿   F –穴があいた皿(単心)   F –穴があいた皿(マルチコア)   中断されるF – (単心)

4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した   4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した   4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した   4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した
中断されるE – (マルチコア)   B2 –構造スペース   B2 –構造スペース   B1 – Electroduct (単心)

4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した   4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した   4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した   4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した
B2 – Electroduct (マルチコア)   B2 –床で(マルチコア)埋め込まれる閉鎖した配線管   B2 –床で(マルチコア)埋め込まれる閉鎖した配線管   B1 –床で埋め込まれる換気された配線管

4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した   4中心1kVの火は電気ケーブルを、240mm2耐火性の電気ケーブル評価した
煉瓦積みで埋め込まれるC –   付加的な機械保護で埋められるD –





ケーブル ドラム データ



ケーブル ドラム D1=Flangeの直径(mm) W=Usefulの幅(mm) D2=Barrelの直径(mm)
低電圧の送電線は絶縁された0.6/1 kV 3+2の中心XLPEポリ塩化ビニール、IEC 60502にUnarmoured及び装甲おおった 1000 700 500
1100 700 550
1200 700 600
1400 750 710
1600 900 900
1800 1120 1000
2400 1150 1300









保証





期間のために日付の開始はバイヤーに商品および12か月の期間の間その後継続を出荷した。
