| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OEM |
| 証明: | ISO/RoHS/CE |
| 最小注文数量: | 200メートル |
| 価格: | Negotiation |
| パッケージの詳細: | 標準的な輸出パッケージ |
| 受渡し時間: | 15-20の仕事日か交渉 |
| 支払条件: | T/T、L/C、D/Pの西連合、Paypalの安全な支払 |
| 供給の能力: | 1週あたりの50000meters |
| コンダクター材料: | CUのAL | ジャケット材料: | XLPEポリ塩化ビニール |
|---|---|---|---|
| 絶縁材: | XLPEポリ塩化ビニール | 電圧: | 0.6/1kV、8.7/15kV、26/35kv |
| パッキング: | 木の（鋼鉄）ドラム、鋼鉄木のドラム | タイプ: | LV MV HVの電線 |
| ハイライト: | 3×50mm2 XLPE Power Cables,8.7kV XLPE Power Cables,3×50mm2 steel wire armoured xlpe cable |
||

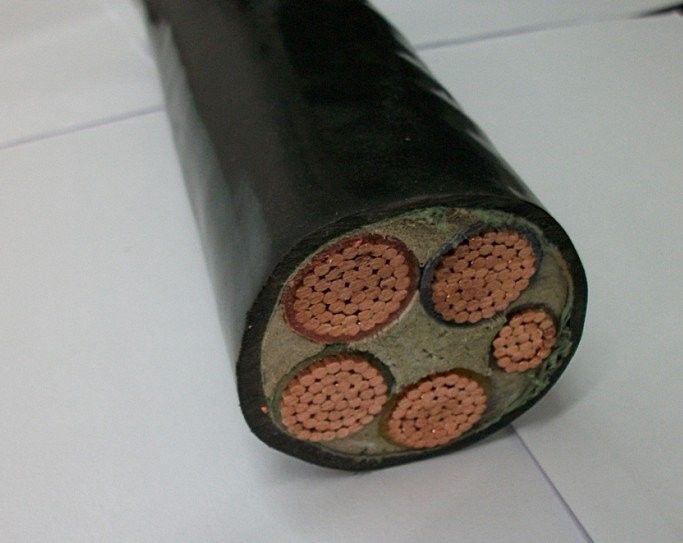

3×50mm2 3×70mm2 8.7/15kVポリ塩化ビニールはXLPEの送電線をおおった
適用:
35kvで以下に評価される電圧の送電そして配分ラインのために使用される。
屋内でそして屋外のLaylingのため。取付けの間にある特定の牽引、しかし外的ではない機械力に耐えることできる。標準
記述:
CU/XLPE/PVC、IEC 60502
IEC 60502、IEC 60228、GB/T 12706.1-2008。
セリウム、CCC、KEMA

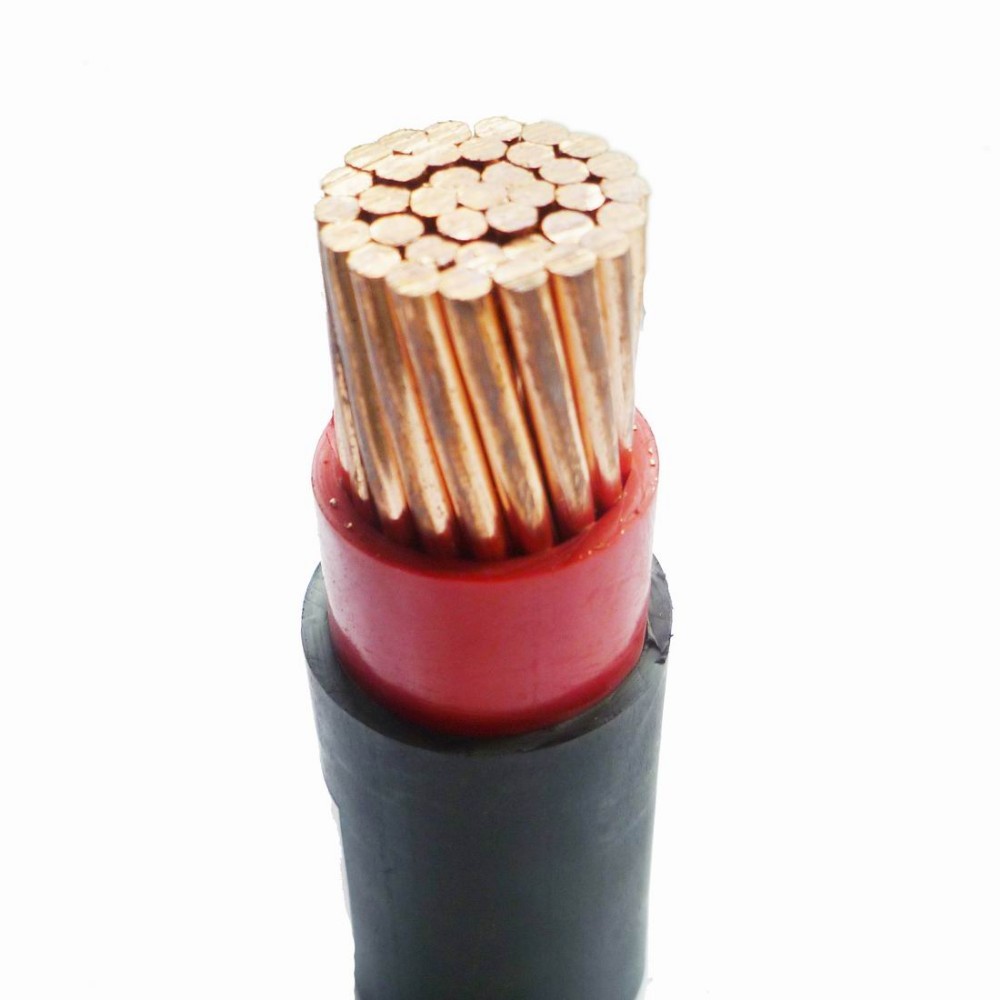

構造:
コンダクター:回状によって座礁させる銅のコンダクターはIEC 60228のクラス2に、合致する
絶縁材:XLPE
内部のカバー:ポリ塩化ビニール
装甲:電流を通された鋼線かテープ
外装:黒いポリ塩化ビニールのタイプST2へのIEC 60502
注:標準または顧客の要求による絶縁材色
| コンダクター | コンパクトによって座礁させる銅のコンダクターはIEC 60228によって、2つを分類する |
| 円の固体銅のコンダクターはIEC 60228によって、1つを分類する | |
| 適用範囲が広い座礁させた銅のコンダクターはIEC 60228によって、5つを分類する | |
| コンダクター スクリーン | 半導体（唯一のMV） |
| 絶縁材 | XLPE （架橋結合されたポリエチレン） |
| 絶縁材スクリーン | 半導体（唯一のMV） |
| 金属盾 | 銅テープ スクリーンまたは銅線及び銅のテープ盾（MVは、任意LVはなる） |
| 注入口 | 注入口のストリップ |
| テープを包むこと | 非編まれるテープを包むテープかlsohを包む |
| 内部のカバー | 突き出されたポリ塩化ビニール、かLSOH （唯一のMV） |
| 装甲 | 任意鋼鉄テープ装甲、鋼線またはアルミニウム ワイヤー装甲 |
| 全面的な外装 | ポリ塩化ビニール、FR-PVC、PEまたはLSOH |
技術的なデータ:
低電圧の送電線のCUのコンダクター、XLPEは、ポリ塩化ビニールおおった（Unarmoured） 3中心を絶縁した
| No.cores X 交差秒。 |
絶縁材 厚さ |
体言 外装 |
外Ø およそ。 |
重量 およそ。 |
空気30℃の現在の評価 | 現在の評価は20℃を埋めた | 20℃の最高DCの抵抗 |
|---|---|---|---|---|---|---|---|
| ² mmの | mm | mm | mm | kg/km | Ω/km | ||
| 3×1.5 | 0.7 | 1.8 | 10.1 | 132 | 21 | 28 | 12.1 |
| 3×2.5 | 0.7 | 1.8 | 11.0 | 171 | 28 | 37 | 7.41 |
| 3×4.0 | 0.7 | 1.8 | 12.0 | 225 | 37 | 48 | 4.61 |
| 3×6.0 | 0.7 | 1.8 | 13.1 | 296 | 47 | 61 | 3.08 |
| 3×10 | 0.7 | 1.8 | 15.3 | 440 | 64 | 82 | 1.83 |
| 3×16 | 0.7 | 1.8 | 17.5 | 638 | 85 | 107 | 1.15 |
| 3×25 | 0.9 | 1.8 | 21.0 | 954 | 115 | 138 | 0.73 |
| 3×35 | 0.9 | 1.8 | 23.1 | 1266 | 140 | 165 | 0.52 |
| 3×50 | 1.0 | 1.8 | 23.4 | 1614 | 168 | 198 | 0.39 |
| 3×70 | 1.1 | 1.9 | 27.4 | 2264 | 213 | 242 | 0.27 |
| 3×95 | 1.1 | 2.0 | 30.6 | 2975 | 263 | 290 | 0.19 |
| 3×120 | 1.2 | 2.1 | 34.0 | 3776 | 307 | 330 | 0.15 |
| 3×150 | 1.4 | 2.3 | 38.6 | 4682 | 357 | 371 | 0.12 |
| 3×185 | 1.6 | 2.4 | 43.3 | 5802 | 415 | 418 | 0.10 |
| 3×240 | 1.7 | 2.6 | 48.1 | 7437 | 498 | 485 | 0.08 |
| 3×300 | 1.8 | 2.8 | 52.2 | 9313 | 575 | 548 | 0.06 |
