Name: RoHS XLPEはHDPEの外装が付いている150mm2 110kV HVの送電線を絶縁した
Brand: OEM

XLPE HDPEの外装1の中心によって保護されるケーブルが付いている単心110kV HVの送電線

適用:

高圧送電線はこのデータ用紙の内で110kVの最高ネットワークの電圧まで第一次力の分布のために適している含んでいた。機械保護が他の手段によってできられる、そしてところで湿気の障壁の付加的な保護が必要ではないために定められなかった位置のために適した2XS （FL） 2YおよびA2XS （FL） 2Yを見なさい。最も最近のIECの標準に現代懸垂線状ライン装置の専有材料を使用して突き出るケーブルは三重である。最低限にもしケーブルが傷つけば、修理長さおよび準の仕事おさえられるWaterblockingテープ選択は保障する。ケーブルは標準としてを与えられる

摩耗抵抗とﬂのexibility間の最もよい妥協を設置信任を保障するために与えるように選ばれる高密度ポリエチレンの外装。範囲はもし必要性が起これば特定のプロジェクトの要求に応じるためにカスタマイズすることができる

構造:
コンダクター
銅クラス2か密集するアルミニウムコンダクターまたは区分
BS EN 60228 （前にBS 6360）への繊維Milliken
コンダクタースクリーン
突き出されたsemi-conductive XLPE （架橋結合されたポリエチレン）
絶縁材
XLPE （架橋結合されたポリエチレン）
絶縁材スクリーン
突き出されたsemi-conductive XLPE （架橋結合されたポリエチレン）
分離器
水swellable semi-conductiveテープ
スクリーン
銅テープの反対の螺旋形が付いている銅線スクリーン、
分離器
水swellableテープ
外装
HDPE （高密度ポリエチレン）

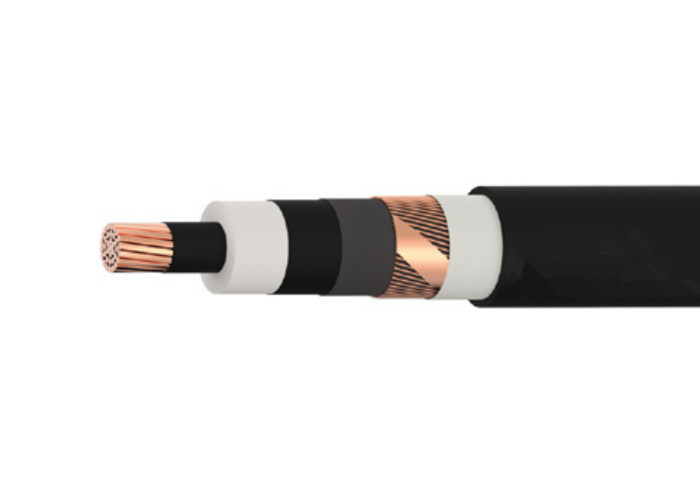

RoHS XLPEはHDPEの外装が付いている150mm2 110kV HVの送電線を絶縁した 0

次元
2XS （F） 2Y銅のコンダクター

NOの中心	体言十字部門別区域 ² mmの	電気保護 mm2	体言直径のコンダクター mm	体言厚さの絶縁材 mm	体言直径絶縁材 mm	体言オーバーオール直径 mm	体言重量 kg/km	最低曲がること半径（固定される） mm	最高の強制しなさい抗力（コンダクター引き） kN
1 1 1 1 1 1 1 1	150 185 240 300 400 500 630 800	95 95 95 95 95 95 95 95	14.1 15.7 18 20.3 23 26.5 30.3 36.9	18 17 16 15 15 15 15 15	54.9 54.5 54.8 55.1 57.6 61.3 64.5 71.8	64.5 64.1 64.4 64.7 67.4 71.3 74.8 82.6	4910 5145 5614 6085 7075 8185 9740 11869	970 960 970 1000 1010 1070 1200 1240	7.5 9.2 12 15 20 25 31.5 40

A2XS （F）の2Yアルミニウムコンダクター

NOの中心	体言十字部門別区域 ² mmの	電気保護 mm2	体言直径のコンダクター mm	体言厚さの絶縁材 mm	体言直径絶縁材 mm	体言オーバーオール直径 mm	体言重量 kg/km	最低曲がること半径（固定される） mm	最高の強制しなさい抗力（コンダクター引き） kN
1 1 1 1 1 1 1 1 1 1	150 185 240 300 400 500 630 800 1000 1200*	95 95 95 95 95 95 95 95 95 95	14.1 15.7 18 20.3 23 26.5 30.3 36.9 37.9 44	18 17 16 15 15 15 15 15 15 15	54.9 54.5 54.8 55.1 57.6 61.3 64.5 71.8 72.8 78	64.5 64.1 64.4 64.7 67.4 71.3 74.8 82.6 84 90	3995 4026 4156 4263 4746 5287 5908 6925 7409 8010	970 960 970 1000 1010 1070 1200 1240 1260 1350	4.5 5.5 7.2 9 12 15 18.9 24 30 36

コンダクター

単心およびマルチコアケーブルのための2つの座礁させたコンダクターを分類しなさい

わずかな十字部門別区域 ² mmの	コンダクターのワイヤーの最低NO				20ºCのコンダクターの最高の抵抗
	回状		密集する回状		アニールされた銅のコンダクター	アルミニウムかアルミニウム合金のコンダクター ohms/km
	CU	Al	CU	Al	明白なワイヤー ohms/km
150 185 240 300 400 500 630 800 1000 1200*	37 37 37 61 61 61 91 91 91 /	37 37 37 61 61 61 91 91 91 /	18 30 34 34 53 53 53 53 53 /	15 30 30 30 53 53 53 53 53 /	0.124 0.0991 0.0754 0.0601 0.047 0.0366 0.0283 0.0221 0.0176 /	0.206 0.164 0.125 0.1 0.0778 0.0605 0.0469 0.0367 0.0291 0.0247

電気特徴

基づいていることの1= cross-bonding
2=両端は基づいていた

コンダクターのタイプ	銅のコンダクター				アルミニウムコンダクター
取付け	地面				空気				地面				空気
方法の取付け	間隔をあけられる平ら		トレフォイル		間隔をあけられる平ら		トレフォイル		間隔をあけられる平ら		トレフォイル		間隔をあけられる平ら		トレフォイル
方法の接地	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2
わずかな十字部門別区域 ² mmの	現在の評価 Amps
150 185 240 300 400 500 630 800 1000 1200*	435 490 570 640 720 825 940 1055 - -	406 448 505 535 595 650 705 755 - -	410 465 540 610 690 785 890 1000 - -	406 453 519 580 650 730 810 885 - -	551 630 740 805 915 1060 1235 1415 - -	515 574 659 685 775 860 950 1040 - -	478 546 645 710 820 945 1085 1235 - -	473 538 628 685 785 895 1010 1130 - -	335 380 445 495 565 645 740 845 950 1025	325 363 416 445 500 555 610 665 720 755	320 360 420 475 540 620 710 805 900 970	320 358 416 460 525 595 670 745 820 870	431 494 583 625 715 835 975 1130 1295 1420	415 465 541 565 640 725 820 910 1005 1070	373 425 504 550 640 745 865 995 1135 1235	373 423 499 540 625 720 830 940 1055 114

要因の軽減

周囲温度	10ºC	15ºC	20ºC	25ºC	30ºC	35ºC	40ºC	45ºC	50ºC	55ºC	60ºC	65ºC	70ºC
地面	1.07	1.04	1.00	0.96	0.93	0.89	0.85	0.80	0.76	0.71	0.65	0.60	0.53
空気	1.15	1.12	1.08	1.04	1.00	0.96	0.91	0.87	0.82	0.76	0.71	0.65	0.58

タグ:

起源の場所:	中国
ブランド名:	OEM
証明:	ISO/RoHS/CE

最小注文数量:	200メートル
価格:	Negotiation
パッケージの詳細:	標準的な輸出パッケージ
受渡し時間:	15-20の仕事日か交渉
支払条件:	T/T、L/C、D/Pの西連合、Paypalの安全な支払
供給の能力:	1週あたりの50000meters

コンダクター:	クラス2の銅かアルミニウムコンダクター	コンダクタースクリーン:	突き出されたsemi-conductive XLPE
絶縁材:	XLPE	絶縁材スクリーン:	突き出されたsemi-conductive XLPE
分離器:	水swellableテープ	スクリーン:	銅テープの反対の螺旋形が付いている銅線スクリーン、
外装:	HDPE
ハイライト:	110kV HV Power Cable , 110kV 1 core shielded cable , 150mm2 hv xlpe cable
