| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OEM |
| 証明: | ISO/RoHS/CE |
| 最小注文数量: | 200メートル |
| 価格: | Negotiation |
| パッケージの詳細: | 木のドラム |
| 受渡し時間: | 5-15day |
| 支払条件: | T/T、L/C、D/Pの西連合、Paypalの安全な支払 |
| 供給の能力: | 1週あたりの50000meters |
| コンダクター: | 座礁させた銅 | スクリーン: | 半伝導性テープ |
|---|---|---|---|
| 絶縁材: | XLPE | matelスクリーン: | 銅線スクリーン |
| 注入口: | 注入口 | 外装: | 分離 |
| 装甲: | 電流を通された鋼鉄テープ | 外の外装: | ポリ塩化ビニール |
| ハイライト: | 73mm 3 core power cable,76mm 3 core electrical cable,76mm 3 Core armoured cable |
||

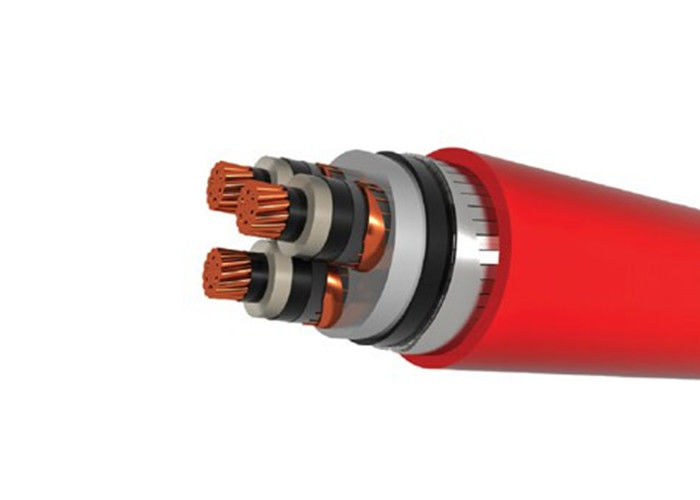

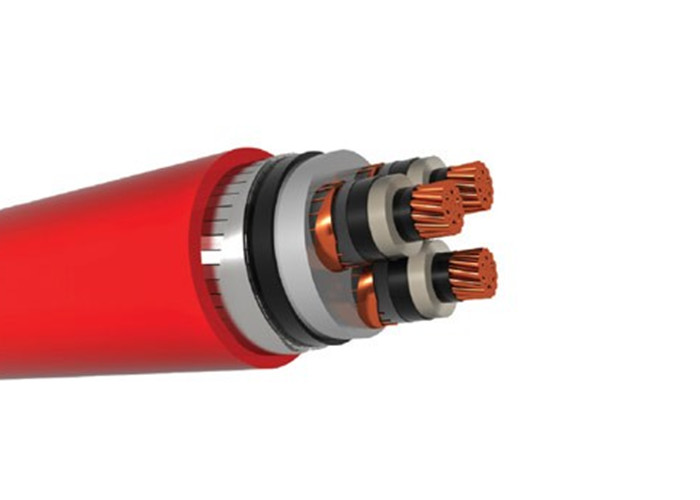

ポリ塩化ビニールの外の外装3の中心73mmの76mm装甲送電線
YXC8VZ3V-R 18/30kVのTS IEC 60502-2 N2XSEYFGbY 18/30kV VDE 0276
構造
1. 座礁させた銅のコンダクター
2. 内部のsemi-conductive
3. XLPEの絶縁材
4. 外の半伝導性の層
5. 半伝導性テープ
6. 銅線スクリーン
7. 注入口
8. 分離の外装
9. 電流を通された平らな鋼線
10. 電流を通された鋼鉄テープ
11. ポリ塩化ビニールの外の外装
| 評価される十字 セクション |
全面的な直径 ケーブルの |
現在の運送 容量 |
作動 インダクタンス |
作動 容量 |
コンダクターDC 抵抗の（20 °C） |
網 重量 |
|
| mm2 | mm | 空気（a） | 地上の（a） | MH/Km | µF/Km | Ohm/Km | Kg/Km |
| 3x35/16 | 73.00 | 182 | 183 | 0,46 | 0,11 | 0,524 | 8000 |
| 3x50/16 | 76.00 | 217 | 214 | 0,44 | 0,12 | 0,387 | 8900 |
| 3x70/16 | 80.50 | 269 | 261 | 0,41 | 0,14 | 0,268 | 10330 |
| 3x95/16 | 84.50 | 326 | 313 | 0,39 | 0,16 | 0,193 | 11740 |
| 3x120/16 | 88.50 | 377 | 356 | 0,38 | 0,17 | 0,153 | 13050 |
| 3x150/25 | 91.00 | 426 | 400 | 0,36 | 0,19 | 0,124 | 14420 |
| 3x185/25 | 96.00 | 488 | 441 | 0,35 | 0,20 | 0,0991 | 16220 |
| 3x240/25 | 101.00 | 576 | 510 | 0,33 | 0,21 | 0,0754 | 18800 |
| 3x300/25 | 107.00 | 654 | 604 | 0,32 | 0,23 | 0,0601 | 21640 |
| 3x400/35 | 114.50 | 754 | 688 | 0,30 | 0,25 | 0,0470 | 25620 |
