| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OEM |
| 証明: | ISO/RoHS/CE |
| 最小注文数量: | 200メートル |
| 価格: | Negotiation |
| パッケージの詳細: | 標準的な輸出パッケージ |
| 受渡し時間: | 5-15day |
| 支払条件: | T/T、L/C、D/Pの西連合、Paypalの安全な支払 |
| 供給の能力: | 1週あたりの50000meters |
| コンダクターの中心: | アニールされた銅か堅い引かれたアルミニウム | 絶縁材: | 架橋結合されたポリエチレン（XLPE） |
|---|---|---|---|
| 装甲タイプ: | DSTA/SWA/AWAかUnarmoured | 外の外装材料: | ポリ塩化ビニール（ポリ塩化ビニール）またはポリエチレン(PE) |
| 標準: | BS IEC ASTM DIN、IEC 60502-2、GB12706、IEC60228 | 色: | 黒いまたは条件として |
| パッキング: | 木鋼鉄ドラム、スチール ドラム、木のドラム | 特別なRequiremets: | 耐火性、炎-抑制剤は、低い煙ハロゲン放します |
| サンプル: | Y、 | 適用: | 地下、構造、産業、電力配分および送電線 |
| 電圧: | 3.6KVへの35KV | ||
| ハイライト: | DSTA xlpe armored cable,21KV xlpe insulated power cable,21KV Medium Voltage Wire |
||

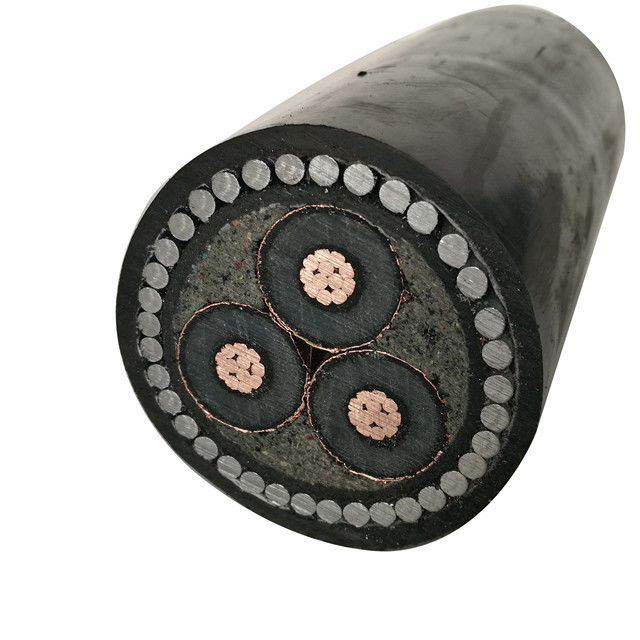

21KV 35KVの構造のための耐火性120mm2中型の電圧ワイヤー
中型の電圧ケーブルの電圧
3.6/6KV、6/10KV、8.7/15KV、12/20KV、18/20KV、21/35KV、26/35KV
中型の電圧ケーブルの構造
1.コンダクター:銅かアルミニウム（class1かクラス2）
2.内部の半導体層
3.絶縁材:十字のインクをしみ込ませられたポリエチレン（XLPE）
4.外の半導体層
5. 装甲かUnarmoured
6. 伝導性材料の包むこと
7. スクリーン:銅線または銅テープの組みひも
8. 分離器
9.外のジャケット:ポリ塩化ビニールかPE
中型の電圧ケーブルの塗布
、トンネルで、ケーブルの堀で、または地面で直接屋内で、屋外に置かれるケーブルはのために電力の配電網のような固定取付けか産業施設、外的な機械力に耐えることできる大きい引き力に耐えることない使用される。
中型の電圧ケーブルの特徴
1. XLPEの最高の長い間の実用温度はケーブルをである90°C絶縁した
2.ケーブルの温度を取付けることは0°Cよりより少なくあるべきではない
3.最高の短絡の温度は250°Cを、より多くのthan5秒超過することではない。
4.ない十分な機械引きの落下の限界なしで置かれなさい、単心ケーブルは鉄の管で置かれるか、またはケーブルのまわりの一周された鉄用具によって固定することができない
中型の電圧ケーブル タイプ及び塗布
|
タイプ |
名前 |
主要出願 |
|
|
CUの中心 |
ALの中心 |
|
|
|
YJV/YJY |
YJLV/YJLY |
XLPEは、PVC/PEおおった送電線を絶縁した |
置くこと、トンネル屋内、運河および地下のため。外的な機械力に耐えること置かれるの間にないしかし牽引力に耐える |
|
YJV22/YJV23 |
YJLV22/YJLV23 |
XLPEは、装甲鋼鉄テープPVC/PEおおった送電線を絶縁した |
置くこと、トンネル屋内、運河および地下のため。外的な機械力に耐えることできるしかし大きい引き力に耐えることない |
|
YJV32/YJV33 |
YJLV32/YJLV33 |
XLPEは、装甲薄い鋼線PVC/PEおおった送電線を絶縁した |
シャフトで置くことのため、レベルの水地下意志の大きい相違。外的な機械力および適当な引き力に耐えることできる |
|
YJV42/YJV43 |
YJLV42/YJLV43 |
XLPEは、装甲厚い鋼線PVC/PEおおった送電線を絶縁した |
水および海底で置くことのため。肯定的な圧力および引き力に耐えることできる |

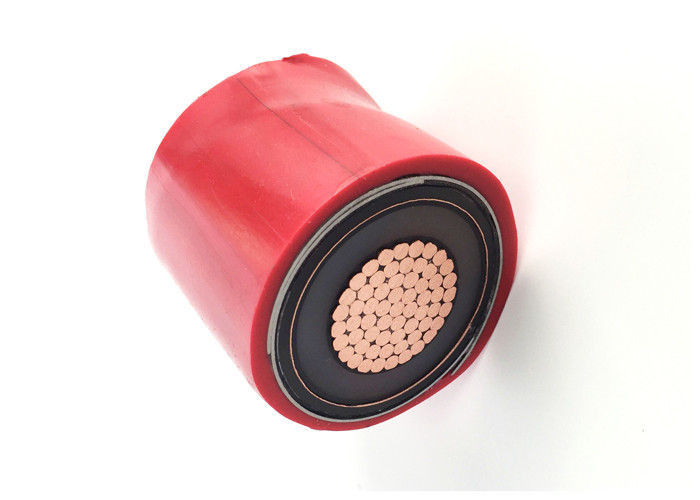

21/35KV XLPEはポリ塩化ビニールの外装の銅の中心MVをケーブルで通信するデータを絶縁する
|
中心およびわずかな横断面のNO |
操作 |
体言 |
絶縁材 |
外装 |
外Ø |
重量 |
空気30℃の現在の評価 |
現在の評価は20℃を埋めた |
20℃の最高DCの抵抗 |
|---|---|---|---|---|---|---|---|---|---|
|
² mmの |
kV |
kV |
mm |
mm |
mm |
kg/km |
|
|
Ω/km |
|
1 x 50 |
40.5 |
21/ 35 |
9.3 |
2.1 |
34.8 |
1533 |
245 |
225 |
0.39 |
|
1 x 70 |
40.5 |
21/ 35 |
9.3 |
2.1 |
36.4 |
1791 |
305 |
275 |
0.27 |
|
1 x 95 |
40.5 |
21/ 35 |
9.3 |
2.2 |
38.3 |
2115 |
370 |
330 |
0.19 |
|
1 x 120 |
40.5 |
21/ 35 |
9.3 |
2.2 |
39.7 |
2408 |
430 |
375 |
0.15 |
|
1 x 150 |
40.5 |
21/ 35 |
9.3 |
2.3 |
41.4 |
2769 |
490 |
425 |
0.12 |
|
1 x 185 |
40.5 |
21/ 35 |
9.3 |
2.3 |
43.1 |
3167 |
560 |
480 |
0.1 |
|
1 x 240 |
40.5 |
21/ 35 |
9.3 |
2.4 |
45.5 |
3790 |
665 |
555 |
0.08 |
|
1 x 300 |
40.5 |
21/ 35 |
9.3 |
2.5 |
48.1 |
4481 |
765 |
630 |
0.06 |
|
1 x 400 |
40.5 |
21/ 35 |
9.3 |
2.6 |
51.4 |
5561 |
890 |
725 |
0.05 |
|
1 x 500 |
40.5 |
21/ 35 |
9.3 |
2.7 |
57.1 |
6894 |
1000 |
825 |
0.04 |
|
1 x 630 |
40.5 |
21/ 35 |
9.3 |
2.8 |
60.8 |
8263 |
1160 |
940 |
0.03 |
