| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OEM |
| 証明: | ISO/RoHS/CE |
| 最小注文数量: | 200メートル |
| 価格: | Negotiation |
| パッケージの詳細: | 標準的な輸出パッケージ |
| 受渡し時間: | 5-15day |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1週あたりの50000meters |
| スクリーン: | 半伝導性のswellableテープ | コンダクター: | 座礁させた銅のコンダクター |
|---|---|---|---|
| 絶縁材: | XPLE | matelスクリーン: | 銅線スクリーン |
| テープ: | Swellableテープ | 装甲: | アルミニウム テープ |
| 外の外装: | PE | 設置臨時雇用者。分: | -20°C |
| ハイライト: | XLPE Insulated armoured electrical cable,47kV Armoured Power Cables,47kV armoured xlpe cable |
||

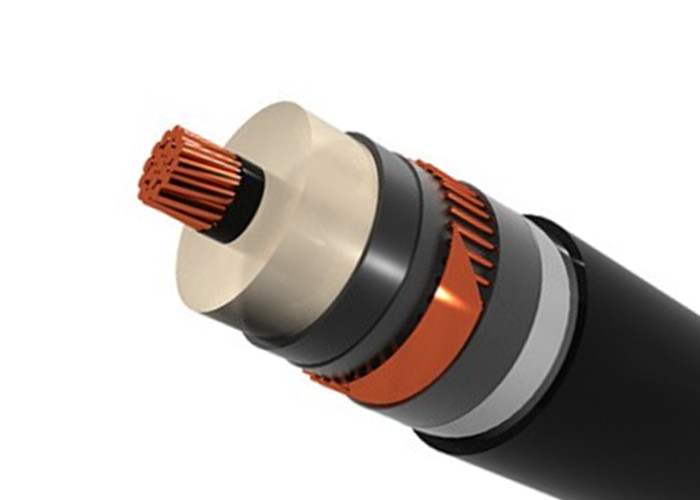

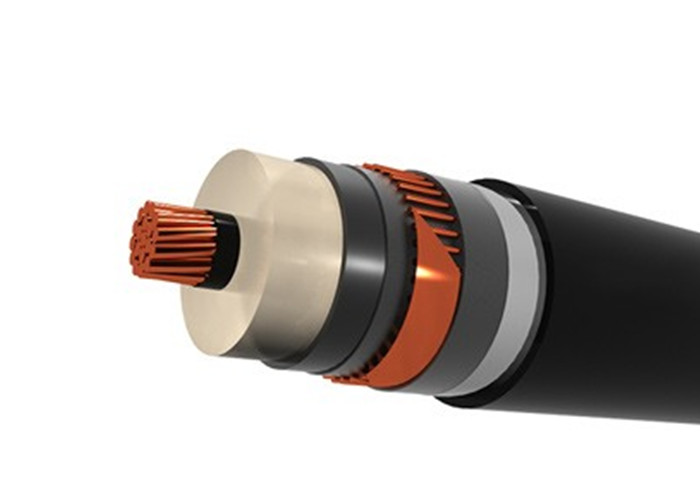

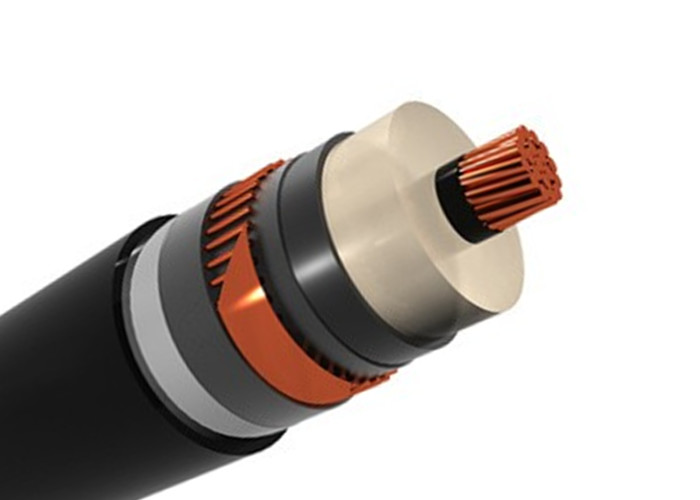

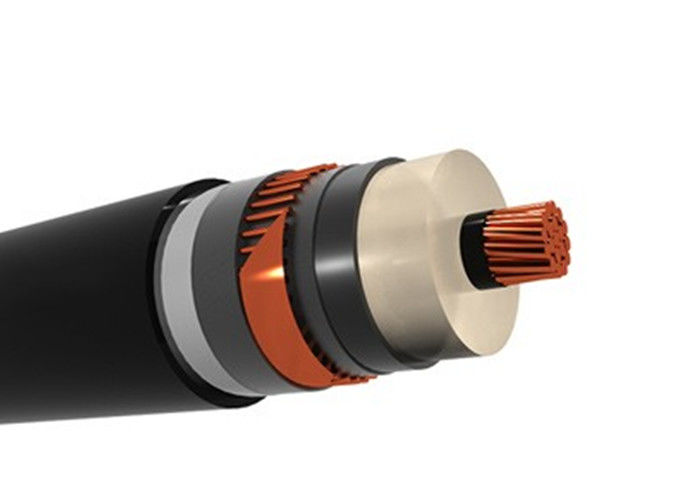

XPLEの絶縁材の装甲送電線
N2XS （FL） 2Y 26/45-47kVのTS 10382 IEC 60840
構造
1. 座礁させた銅のコンダクター
2. 内部の半伝導性の層
3. XPLEの絶縁材
4. 外の半伝導性の層
5. 半伝導性のswellableテープ
6. 銅線スクリーン
7. Swellableテープ
8. アルミニウム テープ
9. PEの外の外装
| 技術的なデータ | ||||||||
|
許された作動の臨時雇用者。:90°C 最高。短絡の臨時雇用者。:250°C （+≤ 5の秒。） 設置臨時雇用者。分:-20°C
|
||||||||
| 適用 | ||||||||
| これらのケーブルは置かれた住宅か工業地域、地下の突然のロード変更が付いているエネルギー ネットワークまたは管で使用した。水を防ぐことケーブルが機械損傷swellableテープが原因での中の水を得れば。 | ||||||||
| 評価される十字 セクション |
全面的な直径 ケーブルの |
現在の運送 容量 |
作動 インダクタンス |
作動 容量 |
コンダクターDC 抵抗の（20°C） |
網 重量 |
||
| mm2 | mm | 空気30°C | 地上20°C | MH/Km | µF/km | Ohm/Km | Kg/Km | |
| 1x70/16 | 41,60 | 347 | 304 | 0,478 | 0,108 | 0,2680 | 1970年 | |
| 1x95/16 | 43,40 | 420 | 360 | 0,453 | 0,119 | 0,1930 | 2280 | |
| 1x120/16 | 44,80 | 483 | 408 | 0,436 | 0,128 | 0,1530 | 2570 | |
| 1x150/25 | 46,20 | 540 | 445 | 0,422 | 0,137 | 0,1240 | 2970 | |
| 1x185/25 | 48,00 | 614 | 498 | 0,406 | 0,148 | 0,0991 | 3360 | |
| 1x240/25 | 50,30 | 718 | 569 | 0,389 | 0,162 | 0,0754 | 3970 | |
| 1x300/25 | 52,60 | 813 | 633 | 0,374 | 0,176 | 0,0601 | 4600 | |
| 1x400/35 | 55,70 | 904 | 686 | 0,358 | 0,195 | 0,0470 | 5630 | |
